储罐用于储存液体或气体的钢制密封容器,储罐工程是石油、化工、粮油、食品、消防、交通、冶金、国防等行业必不可少的、重要的基础设施,其基础的要求也相当严格。地基土层要满足承载力设计值要求，而且要做防渗防潮处理，否则渗漏对环境会造成严重污染,地下水汽上来,则会腐蚀钢制罐体.因此HDPE防渗膜是储罐基础设计中,较好的防渗防潮材料.

　　储油罐基础防渗施工工艺：

　　一、HDPE 防渗膜施工前的准备工作：

　　(1)检查场内的杂物清除，按设计要求清理好，这是确保防渗效果的关键，特别是对尖石、树根等杂物要彻底清理干净，基面不允许有局部凹凸现象，清理好的基面要用夯锤或夯板夯紧，使之密实平整。对所有杂物要清理干净，防止土工膜被杂物刺破。防止在以后人工湖使用过程中因密实度不均匀，造成渗漏。

　　(2)铺设工人应穿软底鞋，以免损伤土工膜。

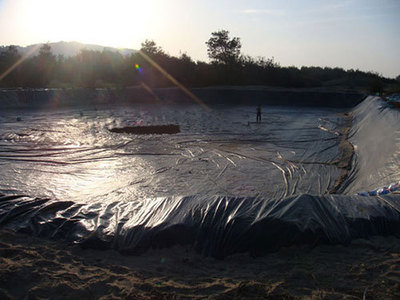

　　二、HDPE防渗膜的铺设：

　　(1)铺设HDPE防渗膜是整个防渗系统中较为关键的工序。在铺膜前对HDPE防渗膜外观质量进行开包检查，记录并修补已发现的机械损伤和生产创伤、孔洞、折损等缺陷。

　　(2)HDPE防渗膜裁切之前，经丈量其相关尺寸，然后按实际裁切，在膜铺设中膜与膜之间接缝的搭接宽度不小100mm，使接缝排列方向平行于坡脚线，即沿坡度方向排列。

　　(3)铺设HDPE防渗膜时应力求焊缝少，在保证质量的前提下，尽量节约原材料。同时也容易保证质量。通常在拐角及畸形地段，应是接缝长度尽量减短。除特殊要求外，在坡度大于1：6的斜坡上距顶坡或应力集中区域1.5米范围内，尽量不设焊缝。

　　(4)HDPE防渗膜在铺设中，应避免产生人为褶皱，温度较低时，应尽量拉紧，铺平。

　　(5)HDPE防渗膜铺设完成后，应尽量减少在膜面上行走、搬动工具等，凡能对HDPE防渗膜造成危害的物件，均不应放在膜上或携带在膜上行走，以免对膜造成意外损伤。

　　(6)HDPE防渗膜为柔性材料,可根据罐体环梁和罐区的任何结构,做任何造型.所有拐角、直角部分,均应做成圆角或倒角,避免回填沙时损坏HDPE防渗膜.

　　三、HDPE防渗膜的焊接：

　　(1)HDPE防渗膜的焊接使用楔焊机，采用双轨热熔焊接。楔焊机无法焊接的部位，应采用挤出式热熔焊机，配以与原材料同质的焊条，形成堆焊的单焊缝。

　　(2)热锲焊机焊接工序分为：调节压力、设定温度、设定速度、焊缝搭接检查、装膜入机、启动马达。

　　(3)接缝处不得有油污、灰尘，HDPE防渗膜的搭接段面不应有泥沙、结露、潮湿等杂物，当有杂物时在焊接前清理干净。

　　(4)每天焊接开始时，通常应在现场先试焊一条0.9mm×0.3mm的试样,搭接宽度不小于10cm,并在现场进行剥离和剪切试验,试样合格后,便可用当时调整好的速度、 压力、温度进行正常焊接。 热锲焊机在焊接过程中，需随时注意焊机的运行情况，要根据现场的实际情况对速度和温度进行微调。

　　(5)焊缝要求整齐、美观、不得有滑焊、跳走现象。

　　(6)在遇上防渗膜长度不够时，需要长向拼接，应先把横向焊缝焊好，再焊纵缝，横向焊缝相距大于50cm应成T字型，不得十字交叉。

　　(7)焊膜时不许压出死折，铺设HDPE防渗膜时，根据当地气温变化幅度和HDPE防渗膜的性能要求，预留出温度变化引起的伸缩变形量。

　　(8)在下雨期间或接缝有潮气、露水、或者大沙的情况下不能进行焊接(但采取防护措施是除外)。

　　(9)温度低于5℃时，按照规范要求不应施工，如果施工的话，焊接前应对焊机进行预热处理。

　　(10)防渗膜在焊接时不论采用当地电源还是发电机供电，都保持电压稳定，必要时须使用稳压器。

　　四、HDPE防渗膜的锚固：

　　(1) 锚固的方法分为三种：沟槽锚固、射钉锚固和膨胀螺栓锚固;某些领域还会用到预埋件。人工湖景观水池防渗防水通常采用沟槽锚固。

　　(2)视HDPE土工膜的使用条件及受力情况，其锚固沟槽宽度一般为0.4m-1.0m,其深度为0.4m-1.0m。将防渗膜边缘翻折在沟槽内用石块、回填土或是水泥浇灌将其固定。

更多储油罐基础防渗处理施工工艺流程是怎么样的？土工材料产品的规格/型号/参数/用途/作用/检测/施工/厂家批发报价等详细信息请联系在线客服

相关推荐
