城建标准HDPE土工膜如何检测

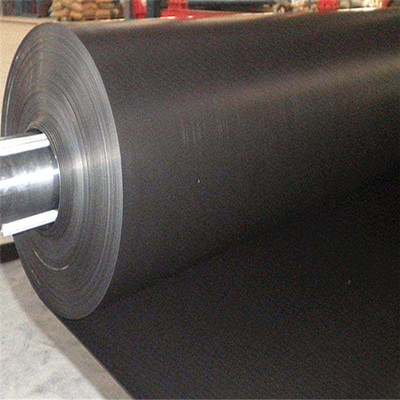

　　HDPE土工膜又称高密度聚乙烯土工膜，以高分子聚合物为基本原料的防水阻隔型材料。其主要作用是防渗和隔离，常使用于垃圾填埋场、尾矿储存场、渠道防渗、鱼塘藕池防渗、堤坝防渗及地铁工程等。

　　城建标准土工膜的测试方法如下：

　　1、城建标准土工膜的抗紫外线强度测试：在测试条件为75℃的温度下进行紫外线照射20小时，再在-60℃的温度下进行冷凝暴露4小时，重复1600小时。

　　2、城建标准土工膜的烘箱老化性能测试：在85℃的温度下，将样品悬挂于烘箱中，测试90天，每周都应检测测试样品的变化和均匀受热情况。标准OIT和高压OIT应按照规定的测试方法测试30天和60天的OIT，以便比较。

　　3、城建标准土工膜的尺寸稳定性测试：按规定的测试方法进行测试，试验温度为100℃，试验时间为1小时。

　　4、城建标准土工膜的低温冲击脆化性能测试：在-70℃的温度下进行测试，以30个试样中的25个不破坏为通过。

　　5、城建标准土工膜厚度的测试：城建标准光面HDPE土工膜应按照规定的测试方法在加压20kPa，保留5s的条件下尽行测试，城建标准糙面HDPE土工膜应按照规定的测试方法进行测试。将城建标准土工膜测得的厚度最大值和最小值作为极限厚度值，将测得厚度的算术平均值作为产品的平均厚度值，精确到0.01mm计算厚度偏差和平均偏差。

　　6、测试前的城建标准土工膜样品状态调整及测试环境要求：样品测试前需要在实验室要求的温度下调整88h，实验室的测试环境要求温度应满足23℃±2℃，相对空气湿度应满足50%±5%。

　　7、城建标准土工膜的外观测试：在自然阳光下用肉眼观测，合格的城建标注土工膜切口平直，无明显锯齿现象;不允许有穿孔修复点，没有或者有不明显的机械划痕;每平方米有少于10个僵块且僵块直径小于或等于2.0mm，截面上不允许有贯穿膜厚度的僵块;不允许有气泡和杂质，不允许有裂纹、分层、接头和断头;城建标准糙面土工膜外观均匀，不应有结块、缺损等现象。

　　8、城建标准土工膜宽度和长度的测试：取不同卷不同部位的成品土工膜分别测试宽度和长度并记录，将记录的数值计算其平均数，平均值作为城建标准土工膜或样品的平均宽度和平均长度。

更多城建标准HDPE土工膜如何检测？土工材料产品的规格/型号/参数/用途/作用/检测/施工/厂家批发报价等详细信息请联系在线客服

相关推荐
